Forstå de viktigste elektriske klassifiseringene, topolet isolasjonsdesign, installasjonskrav og bruksforhold før du velger en DC-kretsbeskyttelsesenhet.
Innholdsfortegnelse
UTFORSK GUIDEEN1. Forstå enheten og dens rolle
En DC-miniatyrbryter brukes til å koble og isolere en likestrømskrets og, der produktet er riktig klassifisert for applikasjonen, gi beskyttelse mot overbelastning og kortslutning. I motsetning til vekselstrøm går ikke likestrøm naturlig gjennom null med jevne mellomrom. Å avbryte en DC-feil krever derfor en enhet designet og klassifisert for de aktuelle DC-spennings- og strømforholdene.
De 2-polet DC miniatyrbryter DZ47 C32 500Ver oppført for fotovoltaisk DC-distribusjon og energilagringsapplikasjoner. Produktsiden beskriver en kompakt enhet som kombinerer kretskobling, isolasjon og termisk-magnetisk beskyttelse. Disse funksjonene kan bidra til å forenkle arrangementet av verneutstyr i et passende DC-fordelingskapsel.
Beskyttelse og isolasjon tjener forskjellige formål
Overbelastnings- og kortslutningsbeskyttelse reagerer på unormale strømforhold innenfor enhetens nominelle driftsgrenser. Isolasjon, derimot, gir en måte å skille en krets for inspeksjon eller vedlikehold. En bryter skal ikke behandles som et bevis på at en installasjon er trygg å arbeide på: systemet må slås av og verifiseres i henhold til gjeldende elektrisk sikkerhetsprosedyre.
2. Sjekk de grunnleggende elektriske klassifiseringene
Elektriske karakterer bør vurderes sammen i stedet for hver for seg. En enhet med en passende nominell strøm kan fortsatt være uegnet hvis dens likespenningsklassifisering, feilavbruddsevne eller installasjonsforhold ikke samsvarer med kretsen.
Vurdert gjeldende
Produktbetegnelsen inkluderer C32, som indikerer en 32A strømklassifisering. Bekreft det offisielle navneskiltet og utløsningskarakteristikkene mot den faktiske kretsbelastningen og lederkravene.
Nominell likespenning
Produktet er oppført for 500V DC. Maksimal mulig systemspenning, inkludert relevante driftsforhold, må holde seg innenfor enhetens spesifiserte grenser.
Brytekapasitet
Produktbeskrivelsen viser 6000A. Kontroller at denne verdien er gjeldende DC-kortslutningsbrytekapasitet ved den tiltenkte driftsspenningen, ikke bare en generell strømverdi.
Standarder og sertifisering
Produktsiden viser IEC 60898-2 og CE. Sjekk relevant dokumentasjon og sertifiseringsomfang for det tiltenkte markedet og installasjonen.
Tekniske spesifikasjoner på et øyeblikk
| Punkt | Produktinformasjon |
|---|---|
| Modell | DZ47-500V |
| Produkttype | DC miniatyrbryter (DC MCB) |
| Polkonfigurasjon | 2P, for positive og negative DC-poler som spesifisert |
| Vurdert gjeldende | 32A betegnelse; bekrefte mot det offisielle navneskiltet |
| Nominell spenning | 500V DC |
| Brytekapasitet | 6000A oppført; verifiser gjeldende DC-klassifisering og testbetingelser |
| Driftsmetode | Manuell vippespak |
| Husmateriale | Flammehemmende ingeniørplast |
| Ledende komponenter | Kobber ledende komponenter |
| Montering | Standard DIN-skinnemontering |
| Listede standarder | IEC 60898-2, CE |
3. Hvorfor den topolede konfigurasjonen er viktig
En to-polet likestrømsbryter er designet for å koble eller koble fra to ledere gjennom en koblet mekanisme. I en passende DC-krets kan dette støtte koordinert isolasjon av de positive og negative lederne. Det nøyaktige ledningsarrangementet må følge produsentens klemmemerker og kretsdesignet.
Punkter å bekrefte før kabling
- Identifiser de positive og negative lederne og kontroller polaritetsmarkeringene.
- Følg klemmediagrammet og eventuell spesifisert linje/lastretning.
- Bekreft om produktet tillater det foreslåtte ledningsarrangementet for den tiltenkte likespenningen.
- Bruk ledere og terminalforbindelser som passer for kretsstrømmen og installasjonsmiljøet.
- Sørg for at isolasjons- og beskyttelseskravene oppfylles på tvers av hele systemet, ikke bare på én komponent.
Riktig polkonfigurasjon er spesielt viktig når kretsdesignet krever at begge lederne kobles fra. Enhetens to-polede konstruksjon alene bestemmer ikke riktig ledningsmetode; polaritet, systemjording og produsentens instruksjoner må også vurderes.
4. Design og installasjonsdetaljer
Mekaniske funksjoner påvirker hvordan en strømbryter installeres, inspiseres og vedlikeholdes inne i et distribusjonsskap. Den medfølgende produktinformasjonen beskriver en frontstatusindikator, en manuell vippespak, et flammehemmende hus, kobberledende komponenter og en DIN-skinnemonteringsstruktur.
Synlig statusindikasjon
En frontindikator kan hjelpe vedlikeholdspersonell med å sjekke enhetens viste driftstilstand uten å demontere kabinettet. Indikatoren skal tolkes i henhold til produsentens instruksjoner og skal ikke erstatte elektrisk testing når det bekreftes at en krets er spenningsløs.

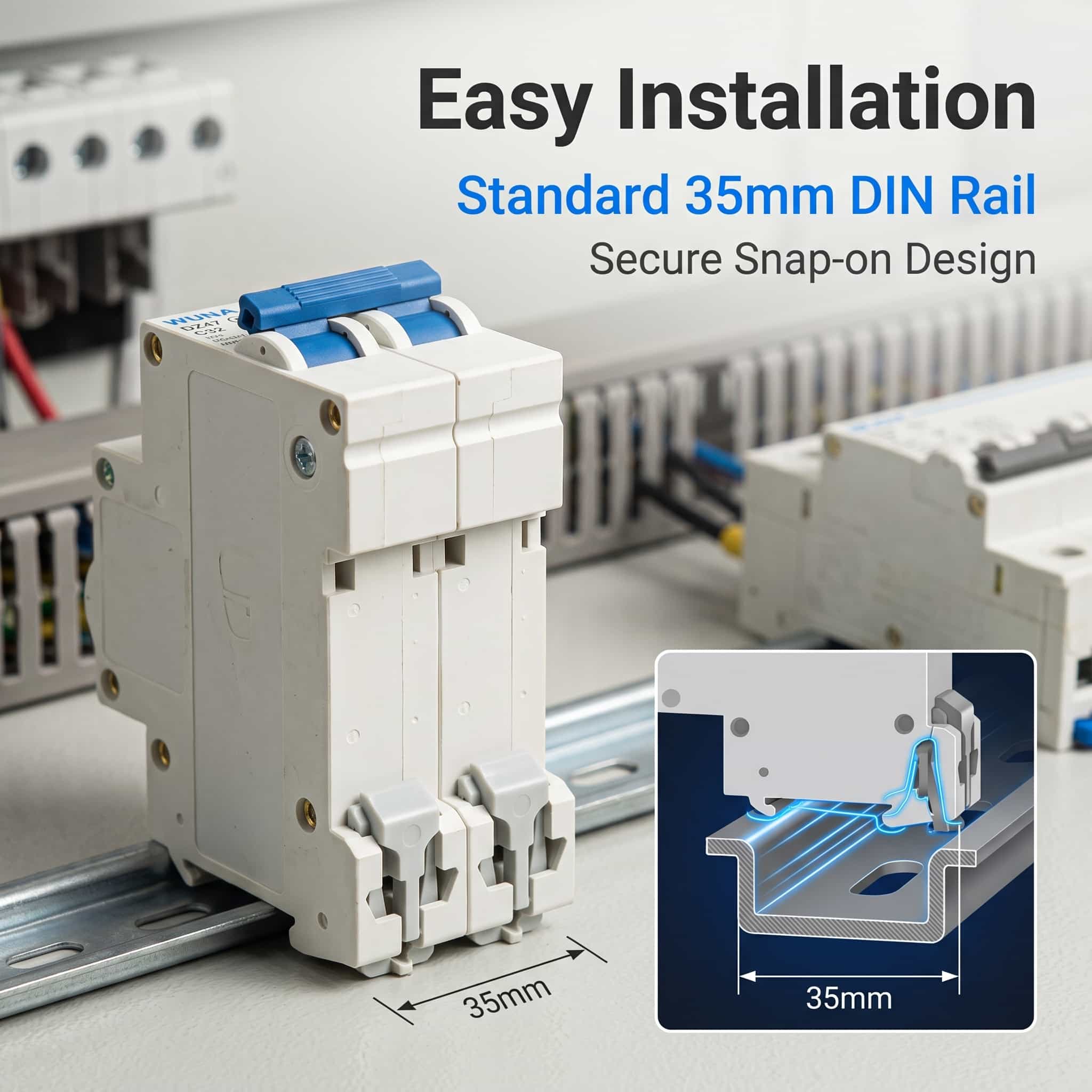

DIN-skinnemontering
Skinnemontering støtter organisert montering inne i kompatible fordelingstavler og kombineringsbokser. Før installasjon, sjekk skinnekompatibilitet, kapslingsklaring, terminaltilgang, lederruting og nødvendig tiltrekkingsmoment. Tilstrekkelig avstand og ventilasjon bør opprettholdes i henhold til utstyrsinstruksjonene og gjeldende elektriske standarder.
Hus og ledende komponenter
Produktsiden identifiserer flammehemmende ingeniørplast for huset og kobberledende komponenter for strømoverføring. Materialbeskrivelser er nyttige utvalgsdetaljer, men den ferdige installasjonen avhenger fortsatt av riktig lederdimensjonering, sikre koblinger, miljømessig egnethet og samsvar med systemets beskyttelsesdesign.
5. Typiske DC-applikasjoner
DC miniatyrbrytere brukes i en rekke lavspente likestrømsdistribusjonsarrangementer. Den spesifikke enheten må tilpasses de elektriske egenskapene til hver krets og bør ikke velges på applikasjonsnavnet alene.
Fotovoltaisk distribusjon
I egnede fotovoltaiske installasjoner kan likestrømsbrytere brukes i distribusjonsutstyr eller kombineringsbokser der spenning, strøm, feilnivå og ledningsarrangement faller innenfor enhetens klassifisering. Designere bør ta hensyn til de elektriske egenskapene til PV-panelet og eventuelle gjeldende krav til isolasjon og overstrømsbeskyttelse.
Energilagringsutstyr
Energilagringssystemer kan omfatte batterikretser, DC-distribusjonsseksjoner og tilkoblinger til strømkonverteringsutstyr. Disse kretsene kan ha forskjellige potensielle feilstrømmer og driftsforhold. En bryter skal bare brukes der dens DC-klassifiseringer og beskyttelsesegenskaper er passende for den spesifikke kretsen.
Andre DC distribusjonssystemer
Noen lavspente DC-kontroll- og distribusjonskretser bruker også miniatyrbrytere. Før installasjon, evaluer nominell og maksimal spenning, normal belastningsstrøm, lederkapasitet, feilstrøm, omgivelsesforhold og nødvendig koordinering med oppstrøms eller nedstrøms beskyttelsesenheter.
6. En praktisk utvalgssjekkliste
Bruk følgende kontroller for å organisere tekniske diskusjoner med en leverandør eller et elektrisk designteam før du bekrefter en enhet for et prosjekt.
- Definer systemspenningen:Registrer nominell og maksimal likespenning, inkludert relevante driftsforhold.
- Beregn kretsstrømmen:Vurder kontinuerlig belastning, forventede driftsforhold, lederklassifiseringer og eventuelle gjeldende reduksjonskrav.
- Sjekk feiltilstander:Bestem den potensielle kortslutningsstrømmen og kontroller bryterens gjeldende DC-brytekapasitet.
- Bekreft polarrangementet:Se gjennom jordingsmetoden, lederkonfigurasjonen, polariteten og isolasjonskravene.
- Se gjennom installasjonsmiljøet:Sjekk skapplass, DIN-skinnekompatibilitet, omgivelsestemperatur, ventilasjon og terminaltilgjengelighet.
- Bekreft tekniske dokumenter:Be om gjeldende datablad, koblingsskjema, sertifiseringsinformasjon og installasjonsinstruksjoner.
- Koordinere verneordningen:Bekreft kompatibilitet med kabler, tilkoblet utstyr og andre beskyttelsesenheter i systemet.
En fullstendig utvalgsprosess betrakter bryteren som en del av det bredere elektriske systemet. Hvis noen vurdering eller ledningsdetaljer er uklare, innhent skriftlig bekreftelse fra produsenten eller en kvalifisert elektroingeniør før installasjon.
7. Ofte stilte spørsmål
1. Hva betyr C32 i produktnavnet?
C32 indikerer generelt en 32A merkestrøm med en C-type tripkarakteristikk. Bekreft den nøyaktige merkingen og utløsningskurven i det offisielle databladet før bryteren påføres en krets.
2. Hva indikerer 500V DC-verdien?
Den identifiserer spesifisert DC-spenningsklassifisering. Systemets maksimale driftsspenning må holdes innenfor produsentens tillatte grenser, og gjeldende bruddkapasitet må også verifiseres ved den spenningen.
3. Hvorfor velge en to-polet likestrømsbryter?
En to-polet design kan koble eller koble to ledere sammen der kretsarrangementet krever det. Riktig polaritet, kabling, jording og isolasjonsprosedyrer er fortsatt avgjørende.
4. Kan denne typen brytere brukes i et solcelleanlegg?
Den kan være egnet for en PV DC-krets når systemspenningen, driftsstrømmen, potensiell feilstrøm, polarrangementet og installasjonsforholdene oppfyller enhetens spesifikasjoner. Bruksegnethet bør bekreftes før bruk.
5. Hva bør kontrolleres før montering av DIN-skinne?
Kontroller skinnekompatibilitet, klemmemerker, lederstørrelse, tiltrekkingsmoment, kapslingsklaring, miljøforhold og produsentens installasjonsinstruksjoner. Installasjon og verifisering bør utføres av kvalifisert personell.
6. Hvilke dokumenter bør gjennomgås før bestilling?
Se gjennom det tekniske databladet, strøm- og spenningsklassifiseringer, DC-brytekapasitet, utløsningskarakteristikk, koblingsskjema, gjeldende sertifikater og installasjonsinstruksjoner. Avklar eventuelle inkonsekvente eller ufullstendige spesifikasjoner før du bekrefter modellen.
