Hvorfor solcellepanelets sikkerhet avhenger av å velge riktig fotovoltaisk likestrømssikring

2025-11-18 0 Legg igjen en melding

Uansett hvilket solcelleanlegg du går inn i, hvilket kommersielt omformerskap du åpner, eller hvilket solcelleanlegg på taket du inspiserer, vil du finne en ofte oversett, men likevel avgjørende komponent:Fotovoltaisk likestrømssikring. En upassendeFotovoltaisk likestrømssikringkan ikke bare sette sikkerheten i fare, men også forårsake betydelige økonomiske tap. Hva gjør denne lille enheten så uunnværlig? Hvorfor velger eksperter konsekventZhenghaosikringer? La oss avsløre mysteriene sammen.

Unike utfordringer

I motsetning til vekselstrømmen (AC) du bruker i hjemmet ditt, genererer solcellepaneler likestrøm (DC). Denne DC har unike og potensielt farlige egenskaper:

1. Kontinuerlig spenning og høy strøm: Spesielt under sterkt sollys opererer DC-kretser med nær maksimal spenning. I motsetning til AC, forsvinner ikke en kortslutning ved neste nullkrysspunkt; den resulterende lysbuen kan vare mye lenger og generere temperaturer som er tilstrekkelige til å smelte metall og forårsake brann.

2. Lav kildeimpedans: Solcellepaneler har svært lav indre motstand. Når en kortslutning oppstår, genereres en enorm støtstrøm nesten øyeblikkelig. Uten hurtigresponsbeskyttelse kan kabler og kontakter brenne ut umiddelbart.

3. Komplekse matriser: Seriekoblede solcellepaneler genererer høye spenninger (typisk 600V, 1000V eller 1500V DC). Beskyttelse av hvert panel eller array krever koordinerte, pålitelige og høyspenningssikringer i kombineringsboksen.

Det er nettopp derfor standard AC-sikringer ikke kan beskytte DC-solkretser på en sikker måte; de mangler den spesielle utformingen som kreves for effektivt å slukke kontinuerlige høyspent likestrømsbuer. BareFotovoltaiske DC sikringerdesignet spesielt for fotovoltaisk kraftproduksjon har den tekniske designen og den strenge testingen som kreves for å utføre denne oppgaven.

Formål med en fotovoltaisk likestrømssikring

Kjerneformålet medfotovoltaiske likestrømssikringerer enkelt: å isolere feil før katastrofen inntreffer. Spesielt beskytter de mot to viktige risikoer:

1. Kortslutning: Kortslutninger forårsaket av ledningsskader, tilkoblingsfeil, fuktinntrenging, gnagerskader, komponentfeil eller feil installasjon skaper en bane med lav motstand, som fører til en stor, ukontrollert strømstøt. Fotovoltaiske DC-sikringer oppdager umiddelbart denne overbelastningen og smelter de interne komponentene deres, kobler trygt fra kretsen og forhindrer skade oppstrøms (paneler, omformere) og nedstrøms (smeltede ledninger, branner).

2. Omvendt strøm: Når en streng i et stort parallellsystem svikter, kan det oppstå omvendt strøm. Det defekte panelet fungerer som en strømabsorber, og får den vanlige kretsen til å skyve strøm bakover gjennom det defekte panelet. Denne omvendte strømmen kan forårsake overoppheting og permanent skade på det berørte panelet. Strategisk installasjon av fotovoltaiske DC-sikringer fungerer som en enveisventil, blokkerer denne omvendte strømmen og forhindrer skade.

Fotovoltaisk likestrømssikring er viktige beskyttelsesenheter i solenergisystemer:

Kritiske plasseringspunkter for fotovoltaiske likestrømssikringer	Beskytter mot	Konsekvens uten beskyttelse
Kombiboksinnganger	Overstrøm i individuelle panelstrenger som mates inn i kombinatoren.	Feil i en streng trekker destruktiv strøm fra alle parallelle strenger, potensielt stekekabler, terminaler, hele boksen.
Utgang av seriestrenger	Omvendt strøm flyter tilbake til en defekt streng (som beskrevet ovenfor).	Overoppheting og permanent skade på panelene i den feilede strengen. Betydelig strømtap.
Mellom strengkombinatorer og sentrale vekselrettere	Store kortslutninger som oppstår langs større matekabler eller før omformerens DC-inngang.	Katastrofal brannrisiko langs ubeskyttede hovedstrømledninger; overveldende omformerens DC-beskyttelse.
Inne i DC-DC-omformere/optimalisatorer	Interne feil i strømkonverteringsenheten.	Skaden sprer seg utenfor omformeren og kan potensielt påvirke andre komponenter eller kretser. Brannfare.
Batteristrenger i DC-koblede systemer	Kortslutninger i batteribanker med høy kapasitet og høy energi.	Ukontrollert utslipp som fører til mulig termisk løping, brann, eksplosjon.

1. AC-systemet mitt bruker standard sikringer, hvorfor kan jeg ikke bruke disse sikringene for å beskytte solcellepanelene mine direkte?

Absolutely not. Standard AC-sikringer testes kun for AC-kretser. Fysikken for å slukke likestrømsbuer (spesielt under høye spenninger som er vanlige i solsystemer) er mye mer kompleks. AC-buer slukker av seg selv ved spenningens nullkrysspunkt, 100 til 120 ganger per sekund. Likestrømsbuer har imidlertid ikke dette slukkepunktet; de fortsetter å brenne voldsomt, noe som fører til overoppheting, eksplosjoner og til og med branner. Fotovoltaiske DC-sikringer er sertifisert og spesialdesignet med unike lysbueslukkende kammer og materialer for å trygt avbryte kontinuerlige høyspente DC-buer innen millisekunder.

2. Hvordan vet jeg hvilken strømstyrke jeg bør velge for min fotovoltaiske DC-sikring?

Sikringsspesifikasjonen må bestemmes basert på den spesifikke kretsstrømmen den beskytter. Dette krever beregninger: Bestem streng-/panelkortslutningsstrømmen (Isc): Under Standard Test Conditions (STC), finn den maksimale Isc-vurderingen for panelet eller strengen.

Bruk av en sikkerhetsmargin: Beste praksis anbefaler å sette sikringsklassifiseringer til 125 % til 150 % av Isc (avbruddsstrømfordeling). (For eksempel, hvis strengens Isc er 10A, bør sikringen være 12A eller 15A). Dette gir en margin for variasjoner i normal driftsstrøm samtidig som det sikrer at den tåler feilstrømmer som langt overstiger normal driftsstrøm. Se alltid til installasjonshåndboken, nasjonale elektriske forskrifter (NEC, IEC) og spesifikasjoner for nedstrømsutstyr (kombibokser, vekselrettere) – disse spesifiserer vanligvis de nødvendige sikringsklassifiseringene. Undervurderte sikringer kan føre til falske slag, mens overvurderte sikringer er farlige og bryter med spesifikasjonene.

3. Sikringen min gikk. Hva er de vanlige årsakene?

En røket sikring indikerer at den har fullført sin kritiske funksjon. Vanlige årsaker inkluderer: Kortslutningsfeil: skadet kabelisolasjon, løse kontakter som forårsaker buedannelse, feil på terminalisolasjonen, fysisk skade på ledninger eller utstyr og intern komponentfeil.

Alvorlig overbelastning: Strømmen overskrider konsekvent og betydelig sikringens merkestrøm (dette er mindre vanlig enn en kortslutning, men kan oppstå hvis ledningene eller komponenten er sterkt underdimensjonert; kretsbeskyttelsesenheten bør imidlertid utløses først).

Feil blåsing: Selv om feil blåsing av høykvalitetssikringer er sjelden, kan det oppstå hvis sikringsspesifikasjonene er litt avvikende, ytelsen er forringet på grunn av aldring/ekstremt miljø, dårlige tilkoblinger forårsaker overoppheting av sikringsholderens terminaler, eller det er produksjonsfeil.

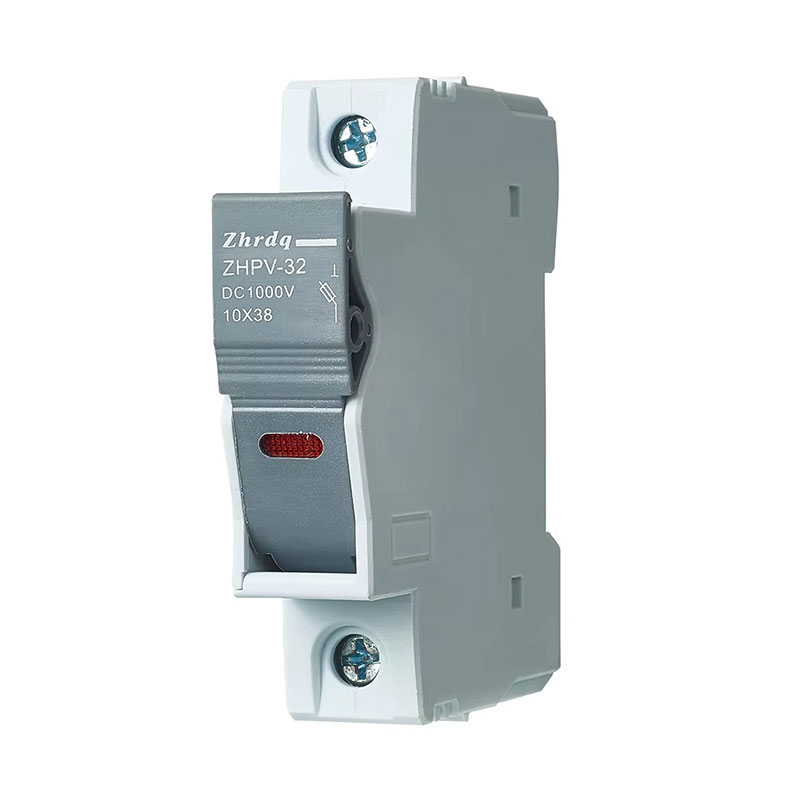

Photovoltaic DC Fuse

Solcellepanelet ditt kan fungere kort tid uten riktig størrelse og sertifisertfotovoltaiske likestrømssikringer, men "drift" betyr mer enn bare å generere elektrisitet; det betyr pålitelig og sikker drift i flere tiår fremover. Hver kombiboks og hver streng med kabler kan være et feilpunkt, potensielt funksjonsfeil under spesifikke forhold. Å bruke substandard sikringer eller omgå beskyttelse er ikke en snarvei, men snarere en uakseptabel risiko for teknikere, eiendom og din investering.

Zhenghao sikringerrepresenterer ingeniørsikkerhet. Produsert i henhold til strenge standarder og utprøvd i tøffe globale miljøer, gir de den kritiske, raske responsen og høykapasitetsbeskyttelsen som kreves av moderne solcellesystemer.
