Hvilke sikkerhets- og ytelsesfordeler gir IEC 60269 415V høystrømssikring for industrielle kraftdistribusjonssystemer?

1. Kjernedesign og standarddefinisjon av IEC 60269 høystrømsikringsprodukter

IEC 60269 danner det globale enhetlige standardrammeverket for lavspente høybrytende sikringer, og definerer strenge regler for nominell spenning, strømbærekapasitet, tids-strømkarakteristikk, mekanisk struktur og sikkerhetsteststandarder. For industrielle 415V trefasede distribusjonsnettverk, må høystrøms sikringskoblinger tilfredsstille krav til både langsom overbelastning og øyeblikkelig kortslutningsavbrudd for å beskytte dyrt nedstrøms kraftutstyr.

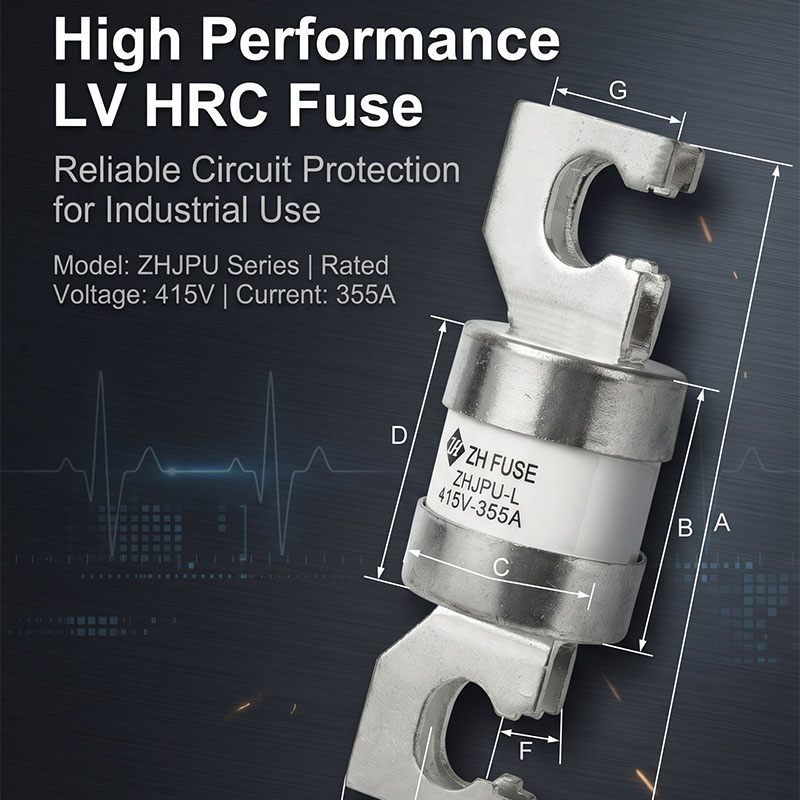

Tradisjonelle plastskallsikringer har åpenbare defekter i industrimiljøer med høy strøm, inkludert utilstrekkelig varmebestandighet, løse kontaktterminaler og begrenset bruddkapasitet. Den bolt-on keramiske strukturen som brukes av dette produktet løser disse smertepunktene via integrert høytemperaturbestandig hus og sølvbelagte kobberforbindelsesterminaler. Som en standardisert beskyttelseskomponent designet for tunge industrielle lavspentkretser,IEC 60269 415V høystrømssikringforener dimensjonstoleranse og elektriske ytelsesindikatorer for å oppnå utskiftbarhet på tvers av prosjekter for ingeniørintegratorer.

1.1 To kjernefunksjonelle designmoduler

• Keramisk isolasjonshusmodul: Høyt aluminiumoksyd keramisk materiale blokkerer lysbueutvidelse under feilavbrudd, med utmerket termisk stabilitet for å unngå skalldeformasjon under langvarig nominell strømbelastning.
• Boltkoblet ledende terminalmodul: Sølvbelegg reduserer kontaktmotstanden mellom sikringsledd og samleskinne, og kontrollerer temperaturøkning ved tilkoblingspunkter innenfor standardgrenser selv under kontinuerlig høystrømsdrift.
• Intern smelteelementmodul: Kalibrert metallsmelte samsvarer med gG/gL-karakteristisk kurve, og oppnår gradert beskyttelseskoordinering med oppstrøms og nedstrøms kretsbeskyttelsesenheter.

1.2 Verdien av IEC 60269-standardsamsvar

Produkter som fullt ut består IEC 60269-typetesting kan distribueres i industriprosjekter på tvers av europeiske, sørøstasiatiske og australske markeder uten gjentatt sikkerhetssertifisering. Standarden håndhever strenge, kortslutningsbrudd og mekaniske vibrasjonstester for å eliminere skjulte risikoer som lysbuelekkasje, skallsprekker og for tidlig smelting under normal driftsstrøm. For innkjøpsteam som håndterer grenseoverskridende utstyrsprosjekter, forenkler enhetlig standardoverholdelse i stor grad komponentkvalifisering og prosjektakseptprosesser.

2. Komplett standard teknisk spesifikasjonsparametertabell

Elektrisk design og innkjøp er avhengig av klare standardiserte parametere for å fullføre kretsmatching og modellvalg. Denne serien dekker nominelle strømområder fra 200A til 400A under 415V AC arbeidsspenning, med enhetlige mekaniske og elektriske indikatorer for å redusere arbeidsbelastningen ved gjentatt parametersammenligning under prosjektdesign. Tabellen nedenfor sorterer alle faste kjernespesifikasjoner som gjelder for ZHJPU-L-modelllinjen.

2.1 Modellvalglogikk for forskjellige kretsbelastninger

• Lett industriell distribusjonsgrener (200A~280A): Egnet for små fabrikktilleggsutstyr, lysfordelingsskap og laveffektskontrollpaneler med stabil jevn belastning.
• Medium motorkontrollkretser (300A~360A): Passer til mellomstore trefasemotorer, transportbåndsdriftsystemer og sekundære beskyttelsessløyfer for enkelttransformatorer.
• Tunge hovedinnkommende kretser (380A~400A): Brukes på hovedsamleskinnebeskyttelse av store kraftdistribusjonssentre, generatorutgangsterminaler og hovedstrømforsyningssløyfer for tunge maskiner.

2.2 Unified Shared Design Fordeler på tvers av alle gjeldende karakterer

Hver gjeldende spesifikasjon i denne produktlinjen beholder identisk keramisk husstruktur og boltterminallayout. Denne konsistente utformingen gjør at vedlikeholdspersonell kan bruke de samme installasjonsverktøyene og standardene for håndtering av reservedeler, og unngår spesiell klargjøring av armaturet for forskjellige gjeldende kvaliteter. Den enhetlige sølvbelagte terminaltykkelsen garanterer konsistent kontaktmotstandsytelse over hele produktspekteret, og eliminerer temperaturstigningsavvik forårsaket av inkonsekvente terminaldimensjoner under langvarig parallellskapsdrift.

3. Keramisk hus og forsølvet terminalmateriale fordeler

Materialvalg bestemmer direkte den langsiktige levetiden og driftssikkerheten til høystrømssikringer i tøffe industrielle miljøer. Rimelige plastskallsikringer bruker organiske polymermaterialer som mykner og deformeres under vedvarende høy temperatur, mens bare kobberterminaler oksiderer raskt i fuktige eller støvete verksteder, øker kontaktmotstanden og utløser unormale overopphetingsfeil.

Det doble materialsystemet med keramiske skall og sølvbelagte kobberterminaler løser disse holdbarhetssvakhetene samtidig. Industriell keramikk med høy renhet tåler kontinuerlig høy temperatur uten deformasjon, og sølvbelegglaget på kobberterminaler isolerer luftoksidasjon for å opprettholde stabil ledende ytelse i årevis. For industrielle kraftsystemer som kjører 24 timer daglig, reduserer denne materialkonfigurasjonen hyppigheten av regelmessige komponentinspeksjons- og utskiftingssykluser.IEC 60269 415V høystrømssikringtar i bruk denne modne komposittmaterialløsningen for å tilpasse seg fabrikkmiljøer med mye støv, høy luftfuktighet og hyppige temperatursvingninger.

• Keramisk hus: Høy bueundertrykkende ytelse, forhindrer lysbuesprut utover under kortslutningsavbrudd for å unngå brannrisiko inne i koblingsskap.
• Sølvbelagte kobberterminaler: Lav kontaktmotstand, minimal temperaturøkning under full belastning, antioksidasjon og anti-korrosjon for verksteder i kyst- eller kjemiske anlegg.
• Internt fyllende lysbueslukkende medium: Absorberer lysbueenergi øyeblikkelig under feilskjæring, og støtter høy bruddkapasitet uten at huset sprekker eller fragmenteres.

3.1 Termisk stabilitet Ytelse ved kontinuerlig drift

Under kontinuerlig drift med full nominell strøm i tusenvis av timer, opprettholder det keramiske huset dimensjonsstabilitet uten utvidelse eller sprekkdannelse. Intern varme som genereres av det smeltbare elementet, spres jevnt gjennom den keramiske veggen, og unngår lokale varme flekker som vises på plastsikringsskall. Selv i lukkede koblingsskap med dårlig naturlig ventilasjon, holder den totale temperaturøkningen til sikringsforbindelsen seg innenfor IEC 60269-standardens tillatte grenser, noe som eliminerer risikoen for aldring av tilstøtende samleskinneisolasjon forårsaket av overdreven lokal varmeakkumulering.

4. gG/gL beskyttelseskarakteristikk og ytelse ved feilavbrudd

gG og gL representerer universelle beskyttelsesegenskaper for full rekkevidde definert av IEC 60269, og dekker to hovedfeiltyper som truer industrielle strømkretser: mild langtidsoverbelastning og øyeblikkelig alvorlig kortslutning. Mange industrisikringer av lav kvalitet støtter kun enkelt-type beskyttelse, enten smelter de for lett under motoroppstartsstøtstrøm eller klarer ikke å kutte stor kortslutningsstrøm raskt nok.

4.1 Overbelastning Slow-blow Protection Logic (gL-karakteristikk)

Når kretser møter mild overbelastningsstrøm mellom 1,3 ganger og 5 ganger nominell arbeidsstrøm, smelter smelteelementet gradvis med forsinket virkning. Denne forsinkelsen unngår falsk sikring som går under normal motoroppstart, kondensatorlading og utstyrstransiente strømstøt, samtidig som den kutter strømmen hvis overbelastningen vedvarer i en bestemt tid for å forhindre aldring av kabelisolasjon og overoppheting av utstyr.

4.2 Øyeblikkelig kortslutningsbruddbeskyttelseslogikk (gG-karakteristikk)

Så snart det oppstår alvorlig kortslutningsstrøm fra kabelkortslutning, internt utstyrssammenbrudd eller samleskinnekollisjon, fordamper den interne smelten øyeblikkelig for å danne en åpen krets i løpet av mikrosekunder. Det keramiske skallet og det lysbueslukkende fyllstoffet undertrykker elektriske lysbuer effektivt, og isolerer feilseksjonen på en sikker måte uten lysbueskader på omgivende bryterutstyrskomponenter. Høy brytekapasitet sikrer at sikringen kan slukke ekstrem feilstrøm uten strukturelt brudd eller sprut av ledende materiale.

4.3 Selektiv koordinering med oppstrøms og nedstrøms beskyttelsesenheter

• Matcher miniatyrbrytere, støpte strømbrytere og kontaktorer på nedstrømsutstyr for å danne gradert beskyttelseskoordinering.
• Tid-strømkurvedesign sikrer at bare feilgrensikringen smelter under delvise kretsfeil, og unngår strømbrudd i hele systemet for hele distribusjonsskapet.
• Kompatibel med transformator og generator primære beskyttelseskoordineringskrav for mellomstore og store industrielle strømforsyningssystemer.

5. Samsvarende scenarier for universell industri

Standardisert 415V trefase kraftdistribusjon dekker nesten alle fabrikk-, energi- og tunge maskiner industrier globalt, og høystrøms bolt-on sikringen tilpasser seg alle kjernekraftbeskyttelsesledd i disse systemene. Anskaffelsesteam som administrerer prosjektporteføljer i flere bransjer drar nytte av en enkeltkomponentmodell som tilfredsstiller flere krav til utstyrsbeskyttelse, og forener standarder for reservedelsbeholdning og vedlikeholdsopplæring på tvers av ulike prosjektsteder.

• Industrielle kraftfordelingspaneler og hovedbryterutstyr: Brukes som primær overstrømsbeskyttelse for innkommende samleskinner, isolerer kortslutningsfeil for å beskytte hele skapets ledningsstruktur.
• Motorkontrollsentraler: Beskytt trefasemotorer til transportører, knusere, pumper og vifter mot viklingsutbrenning forårsaket av overbelastning av låst rotor eller kortslutning i terminalen.
• Generator- og transformatorhjelpekretser: Installert ved utgangsterminaler på generatorsett og lavspenningssider på distribusjonstransformatorer for å blokkere feilstrøm fra å spre seg til oppstrøms kraftutstyr.
• Kraftig maskineri og anleggsutstyr: Brukes på hovedstrømtilførselssløyfer til store kraner, blandeutstyr og gruvetransportmaskiner som opererer under variabel tung belastning.
• Kjemisk og miljøvern elektrisk bryterutstyr: Keramisk isolasjonsstruktur motstår korrosiv gass og fukterosjon i kontrollrom for kjemiske anlegg og skap for avløpsvannbehandlingsutstyr.

6. Installasjonsretningslinjer og vedlikeholdsregler for daglig drift

Riktig bolt-on-installasjon og rutinemessig vedlikehold utvider servicesyklusen til sikringskoblinger direkte og unngår skjulte sikkerhetsfarer forårsaket av feil montering eller forsømt inspeksjon. Alle driftsregler følger IEC 60269 ekstra driftsspesifikasjoner, egnet for elektrisk vedlikeholdspersonell på stedet å utføre uten komplisert profesjonell opplæring.

6.1 Standard bolt-on-installasjonsspesifikasjoner

• Rengjør alle samleskinnekontaktflater før montering for å fjerne oksidlag og støvpartikler som øker kontaktmotstanden.
• Trekk til monteringsboltene med kalibrerte momentnøkler for å unngå løse terminaler som genererer overopphetede hot spots.
• Hold vertikal og horisontal installasjonsplass rundt hver sikringsledd for å sikre naturlig luftkonveksjonsvarmespredning uten blokkering av skapledninger.
• Juster de sølvbelagte terminalflatene helt med kobberskinneplanene for å unngå punktkontakt og lokal overopphetingsrisiko.

6.2 Standarder for regelmessig inspeksjon og vedlikehold

Under kvartalsvise inspeksjoner av elektriske skap, bør vedlikeholdspersonalet visuelt sjekke for misfarging ved sikringsklemmer (et tegn på unormal temperaturøkning). Enhver sikringskobling som viser misfarging av skallet, terminal oksidasjon eller mindre deformasjon må skiftes umiddelbart selv uten feilsmelting. Etter avbrudd i kortslutningsfeil må hele sikringsforbindelsen skiftes ut i stedet for delvis reparasjon, ettersom innvendig smelte- og lysbueslukkende fyllstoff mister original beskyttelsesytelse når den er aktivert.

Lagringshåndtering krever plassering av ekstra sikringskoblinger i tørre, støvfrie lagermiljøer for å forhindre forsølvet terminaloksidasjon før installasjon. Langsiktige lagerkomponenter bør fullføre visuell utseendeinspeksjon før levering til byggeplasser for å filtrere ut produkter med overflateriper eller keramiske skallsprekker.
