3-polet sikringsbryter 100A 690V DIN-skinne

ZHENGRONG HR17-100 sikringsbryterbryter er en kompakt, profesjonell bryter- og beskyttelsesenhet for lavspent trefasefordeling. Den kombinerer funksjonene til en lastbryter, skillebryter og kortslutningsbeskyttelse i en enkelt enhet, reduserer komponenter og forenkler panelkabling.

Den 3-polede designen beskytter alle tre fasene i kretsen. Den er klassifisert til 100A ved 690V og samsvarer med GB/T 14048.3-2017, merket som en sikringsbryter-frakopler i henhold til standard nomenklatur.

Design og drift

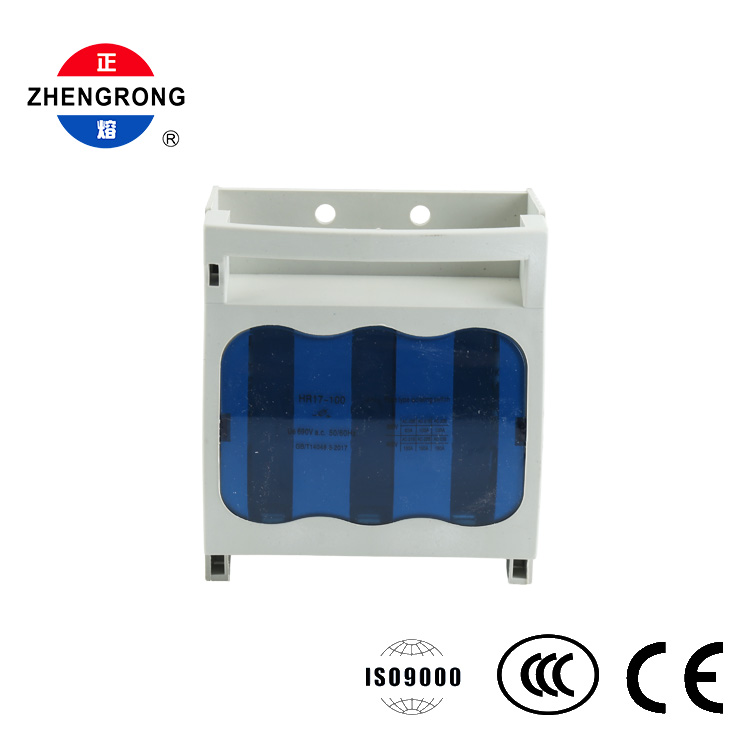

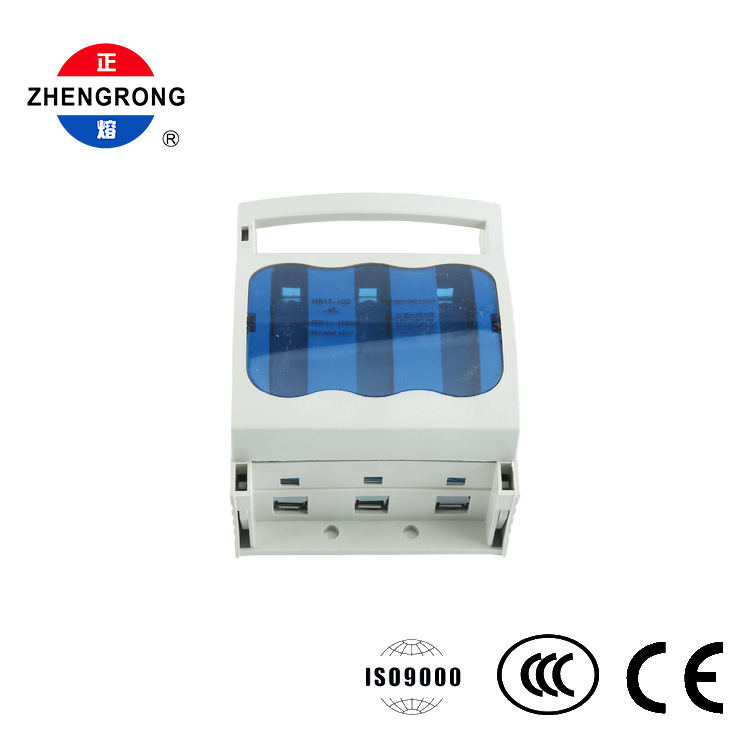

Enheten består av en base og et åpningsbart øvre deksel med integrert horisontalt håndtak øverst. Håndtaket gir et komfortabelt grep for manuell fabrikasjon/bryting, mens det gjennomskinnelige blå vinduet i dekselet lar operatører sjekke sikringens tilstand med et øyeblikk uten å åpne enheten.

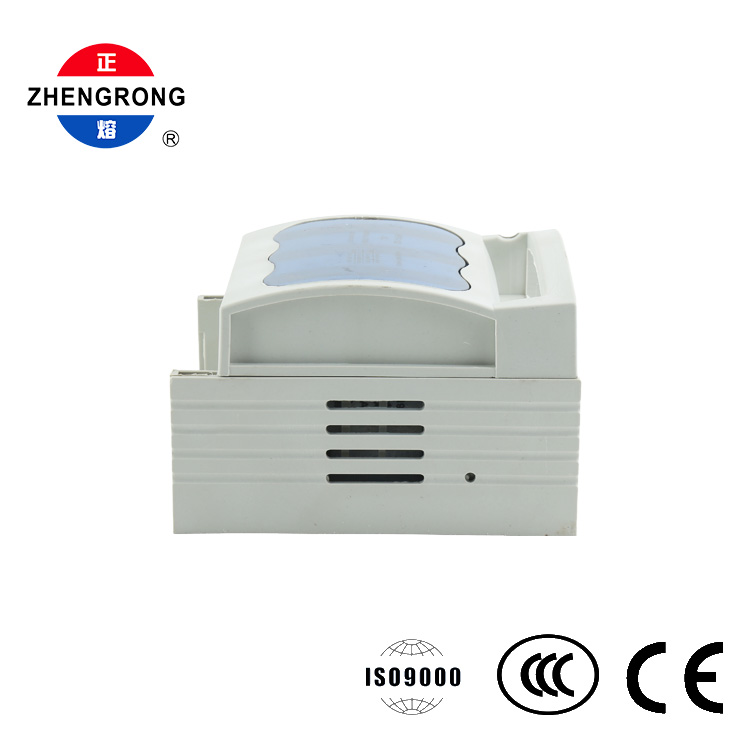

Dekselet i skuffstil åpnes for rask sikringsinspeksjon og utskifting. Huset er støpt av forsterket flammehemmende ingeniørplast (nylon eller PBT-kvalitet) med forsterkende ribber for høy mekanisk styrke, isolasjon og varmebestandighet.

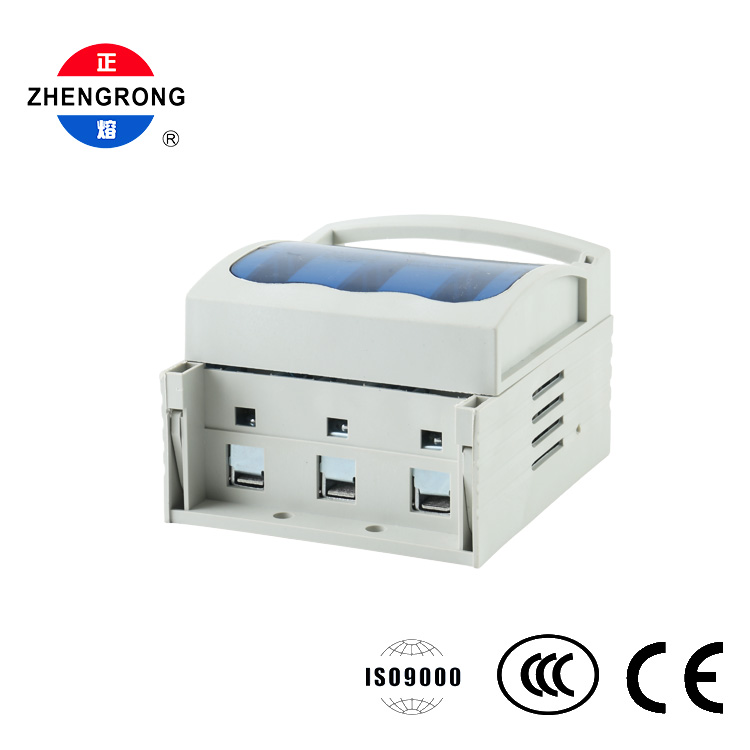

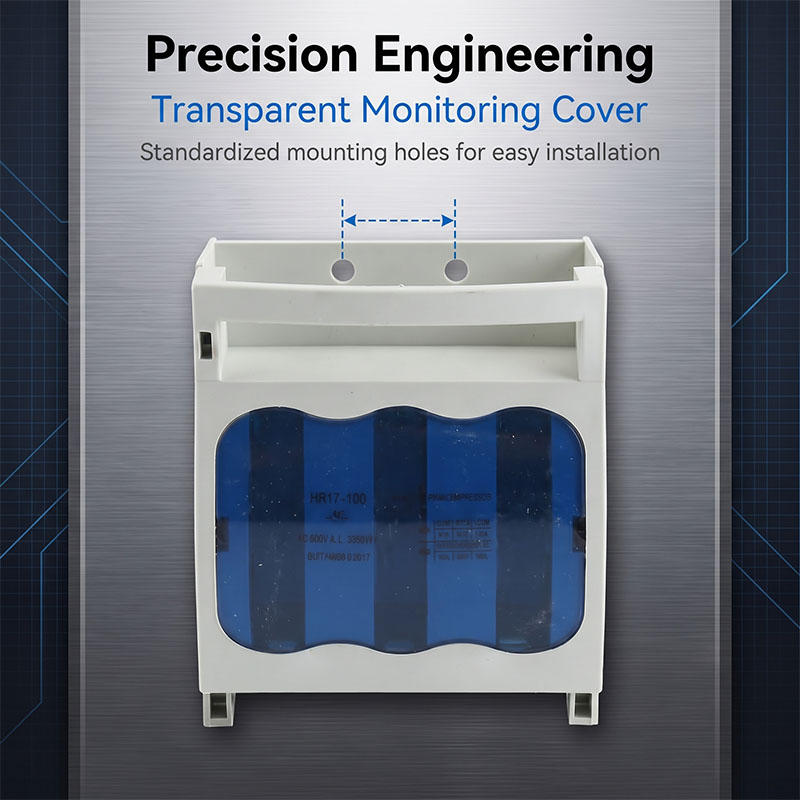

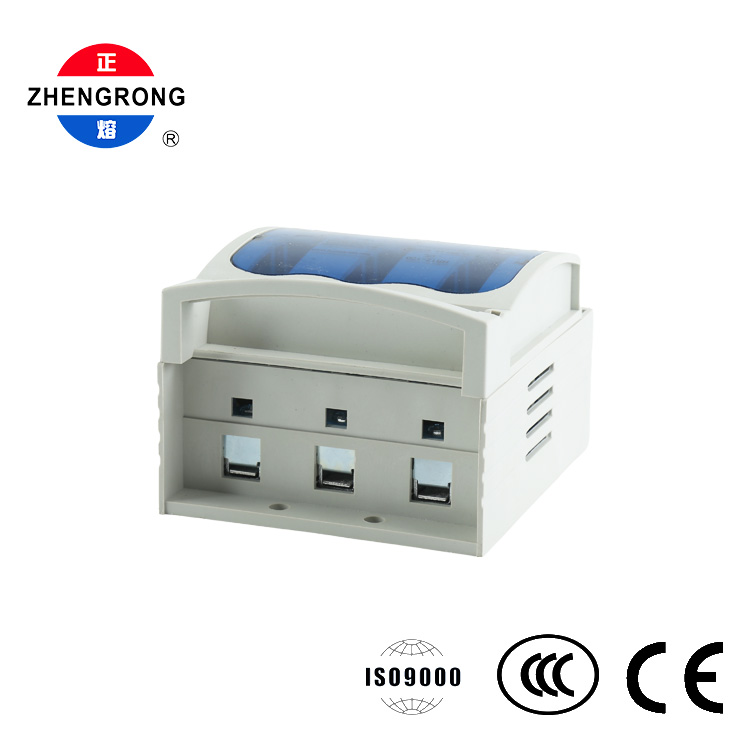

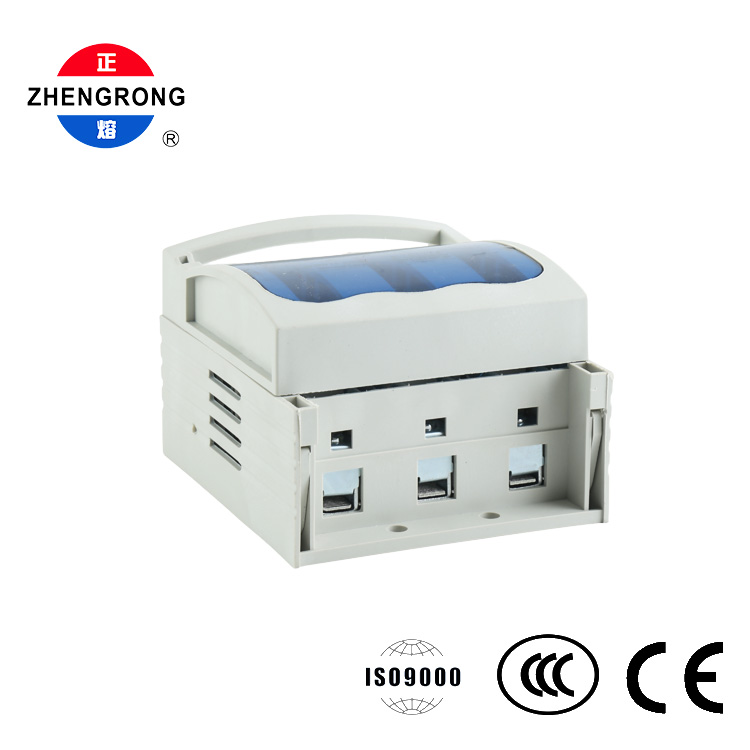

Kabling skjer via tre bunnterminaler med skrue-klemmeforbindelser for sikker, vedlikeholdsvennlig kabelfeste. For installasjon tilbyr basen to alternativer: sideklemmer for standard 35 mm DIN-skinnemontering, eller to sirkulære skruehull på bunnplaten for direkte feste på skapets monteringsplate. Sidespor og låser gjør det også mulig å montere side ved side eller legge til hjelpekontakter.

Funksjoner

3-i-1 funksjon

● — lastkobling, isolasjon og kortslutningsbeskyttelse i én kompakt enhet.

3-polet trefase beskyttelse

● — samtidig beskyttelse av alle faser for trefaselaster.

Synlig bruddisolasjon

● — fjern frakoblingspunktet når det er åpent, for å sikre trygt vedlikehold og nødavstengning.

Gjennomsiktig blått vindu

● — sikringstilstand synlig på et øyeblikk uten å åpne dekselet.

Håndtak av skufftype

● — bredt horisontalt grep for komfortabel, pålitelig manuell veksling.

Doble monteringsmuligheter

● — 35 mm DIN-skinneklemmer eller skruefeste for fleksibel installasjon.

Forsterket flammehemmende hus

● — nylon/PBT ingeniørplast med ribber for høy styrke, isolasjon og varmebestandighet.

Fest skruklemmeterminalene

● — pålitelig kabling med enkel vedlikeholdstilgang.

Utvidbar design

● — sidespor og låser støtter side-ved-side-montering og hjelpekontakter.

Kvalitetssertifisert

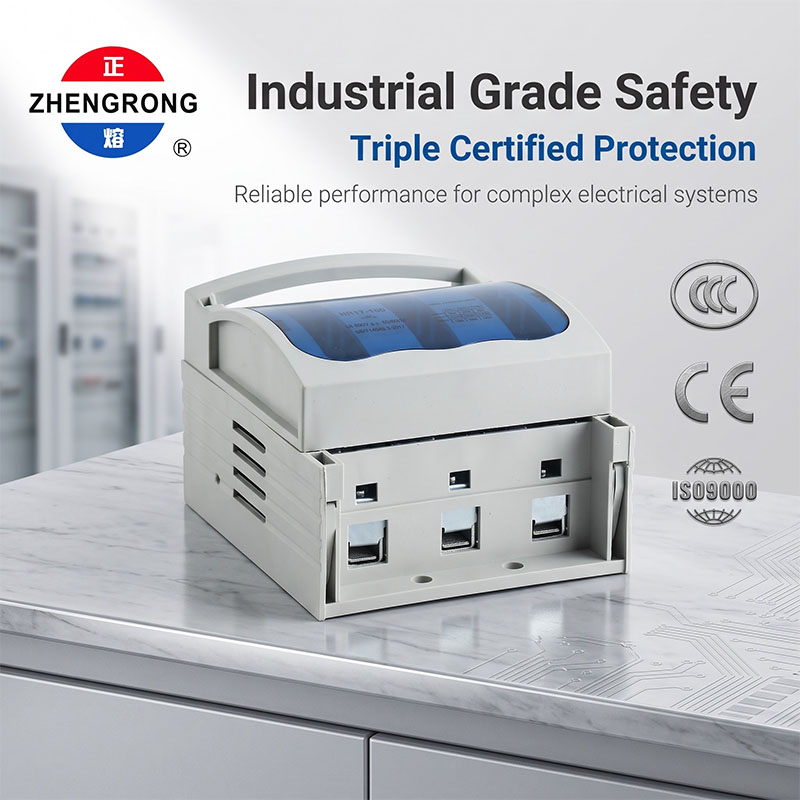

● — GB/T 14048.3-2017 kompatibel; ISO9000, CCC og CE sertifisert.

● Fabrikkstrømfordelingsbokser og styreskap

● Hovedfordelingstavler og grenkretsvern i næringsbygg

● Strømutkobling og kortslutningsbeskyttelse for motorer og transformatorer

● Lavspent distribusjonssystemer i industrianlegg

● Motorkontrollsentraler

● Vedlikeholdsisolering og nødkobling

● Panelbyggere, elektroentreprenører og anleggsvedlikeholdsteam
